重型機床設備鑄鐵手輪結構設計優化要點

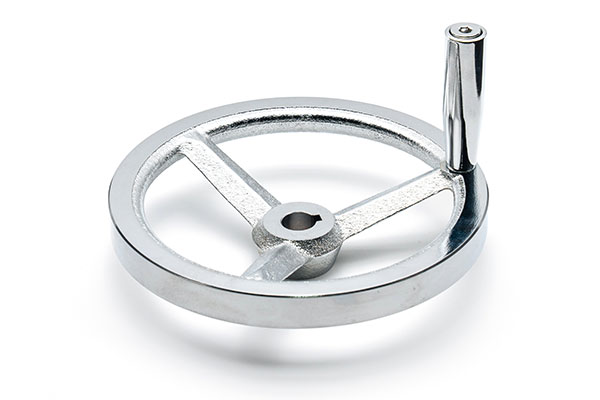

在重型機床設備中，手輪是操作者與機器之間最直接的人機交互界面。無論是進給量的微調還是工作臺的快速移動，手輪的操控品質直接影響加工精度與操作效率。鑄鐵手輪憑借其卓越的強度、優異的減震性和成熟的經濟性，在重型機床領域始終占據著不可替代的地位。然而，傳統的鑄鐵手輪設計往往存在結構笨重、輪輻易斷裂、操作費力等問題。如何在不犧牲強度的前提下實現結構優化，是每一位機械設計工程師需要認真面對的課題。今天我們從材料選擇、結構設計和表面處理這三個維度，為您系統的梳理重型機床用鑄鐵手輪的設計優化要點。
一、合理選材是優化的第一步
重型機床手輪長期承受較大扭矩和頻繁的沖擊載荷，材質選擇至關重要?；诣T鐵(如HT200、HT250)是最常用的手輪材料，其組織中的石墨片能有效吸收振動并提供良好的耐磨性能。但對于承受更高載荷的重型設備，球墨鑄鐵(如QT500-7)是更優的選擇——其抗拉強度可達500MPa，通過球化處理使石墨呈球狀分布，大幅提升了韌性與耐磨性。設計時應根據機床的實際工況，在灰鑄鐵的經濟性與球墨鑄鐵的高強度之間做出合理權衡。
二、輪輻結構是優化的核心

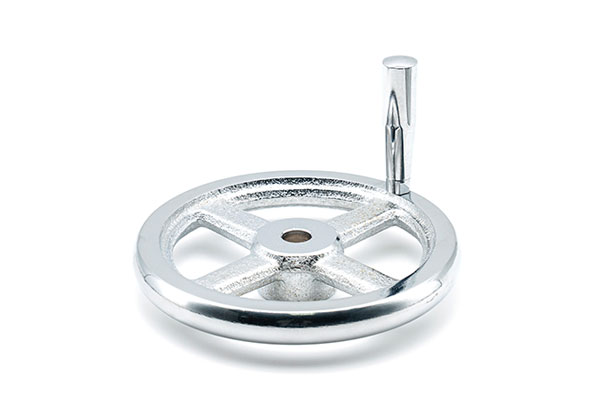

輪輻是手輪傳遞扭矩的關鍵部位，也是傳統設計中故障率最高的薄弱環節。傳統手輪中輻條不在同一水平面上、呈一定角度連接輪轂與輪圈的結構，在承受較大扭矩時極易發生斷裂。優化方向主要有三個：一是采用直輻條或H形截面輻條以提升抗彎強度;二是在輪輻上增設三角形加強筋結構，通過幾何穩定性提高整體強度;三是控制輪輻的寬厚比，經驗表明按3:2的比例設計可有效減小鑄件各部分的壁厚差，降低鑄造缺陷風險。
三、輪緣與輪轂的參數匹配
輪緣是操作者直接握持的部位，其截面形狀和直徑直接影響操作舒適度。輪緣直徑過小則力矩不足、操作費力，過大則占用空間且增加轉動慣量。設計時應根據機床操作空間和所需扭矩，通過力矩計算公式(力矩=力×半徑)確定最優直徑。輪轂作為與傳動軸連接的核心部位，其內孔公差和鍵槽精度直接關系到裝配可靠性與動力傳遞效率。建議內孔采用H7基孔制配合，鍵槽對稱度控制在0.02mm以內，確保手輪在頻繁正反轉操作中不出現松動。
四、鑄造工藝優化不可忽視
鑄鐵手輪多采用砂型鑄造，鑄件質量直接影響使用壽命。優化要點包括：合理設計澆注系統以確保金屬液充型平穩;控制鑄件各部位壁厚差以避免縮孔、縮松缺陷;鑄造后增加時效處理以消除內應力，防止手輪在使用過程中發生變形。此外，對于有精度要求的安裝面和外圓面，應預留合理的加工余量，毛坯精度與后續加工效率之間需要統籌考慮。
五、表面處理與防銹措施
重型機床的工作環境往往較為惡劣，冷卻液、潤滑油和潮濕空氣都會對鑄鐵手輪造成腐蝕。表面鍍鉻是常見且有效的處理方式，不僅能提升耐腐蝕性，還能獲得光潔美觀的操作表面。對于不適宜鍍鉻的大型手輪，可采用噴漆或發黑處理，但需注意涂層的附著力和耐磨性。同時，輪緣握持部位可設計防滑紋路或滾花，既改善手感又防止操作時打滑。
從以上內容可以看到，重型機床鑄鐵手輪的結構優化是一項系統工程，需要從材料選型、輪輻設計、尺寸匹配、鑄造工藝到表面處理全方位統籌考慮。每一個環節的優化都能為整體性能帶來實實在在的提升。設計者應根據具體工況條件，在強度、成本、重量和操作體驗之間找到最佳平衡點，方能打造出真正經久耐用的優質手輪。
