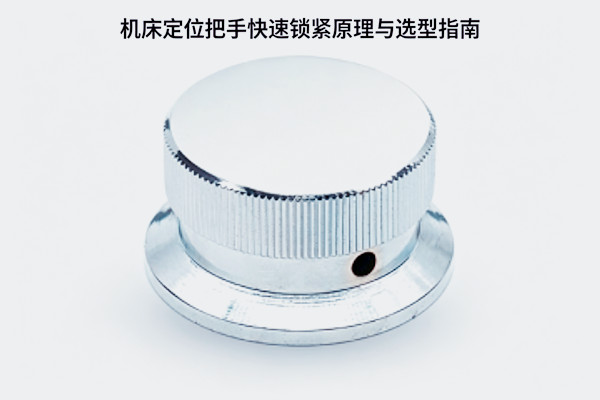

在機械加工和工業制造中，定位把手作為一種基礎操作部件，承擔著工件固定、機構定位與設備調節等重要功能。尤其在現代快節奏的生產環境下，“快速鎖緊”能力已成為評判定位把手優劣的關鍵指標。一款具備快速鎖緊功能的定位把手遠不止是簡單的施力工具，它所內置的機械結構與精密的力學傳遞邏輯，才是決定加工效率與操作體驗的核心。今天華洋將為您系統的解析機床定位把手的快速鎖緊原理，并提供一套詳實的選型參考。

　　一、定位把手的結構基礎

　　定位把手(position fixing knob)是2000年公布的機械工程名詞，是一種用于機械設備的操作件，主要功能是實現定位和緊定。其典型結構包含把手、固定螺栓、彈簧及螺栓組件。固定螺栓的頭部周緣為六邊形，把手套筒的卡制部?jī)?nèi)周緣為十二邊形，通過這種多邊形配合實現定位功能。中國機械行業標準JB/T 7274.5-2014對定位把手的型式、尺寸及技術要求進行了規范。

　　在材料方面，定位把手主要有塑料(PA/PP、膠木)和金屬(鋅合金、不銹鋼、鋼)兩大類。塑料材質輕量、耐腐蝕，適合一般工況;金屬材質耐高溫、耐磨，適用于惡劣環境;有些產品還會在把手表面包覆TPR/橡膠，以提升高頻手動操作時的握感。膠木材質的定位把手還具有優異的絕緣性能，可在高壓電氣設備上使用，避免操作人員觸電。

　　二、快速鎖緊的核心原理

　　所謂“快速鎖緊”，是指在最短時間內完成機械部件從自由移動狀態到穩定固定狀態的切換。這一過程通常會涉及以下幾種關鍵力學原理與技術。

　　1.曲柄-連桿-死點自鎖機制

　　在常見的機械快速夾鉗與快速鎖緊定位把手設計中，最廣泛應用的核心原理是源自連桿機構的“死點自鎖”。當操作手柄轉動時，夾鉗連桿系統會帶動壓緊件運動，在運動接近末端并越過力臂死點位置后，系統將自動進入自鎖狀態(參見引言處)。此時無論外部負載如何作用，系統都很難反向松開，從而實現穩固的夾持。

　　這種結構的優勢在于：手柄轉動的角度較小，通常只需將把手旋轉90°即可完成鎖緊操作，操作者無需持續施力即可維持鎖緊狀態。典型的例子是快速分度鎖緊器——只需一鍵操作，即可同時完成定位和固定，夾緊和松開的可視化以及操作完成時發出的“咔嚓”單擊感，使零失誤操作成為可能。

　　2.楔形自鎖與錐面定位

　　楔形自鎖是另一種實現快速鎖定的物理結構。其基本邏輯是利用一個楔形塊(斜面)將向下的操作力轉化為水平方向的夾緊力。由于楔形面的升角小于摩擦角，在沒有反向作用力的情況下，系統將保持極佳的隨停固定狀態。

　　錐面設計則在定位精度方面具有特殊優勢——它利用圓錐面進行拘束，定位時不存在位置偏差，重復定位精度可達±0.05mm。常見的應用是將定位鎖緊軸插入接受套，利用錐面引導自動對中，完成模具或工件與機床工作臺之間的快速定位與鎖緊。

　　3.偏心輪原理與螺紋傳動

　　偏心輪原理主要應用在相對輕型的快速鎖定機構中。通過轉動手輪，利用偏心輪的徑向誤差尺寸變化壓緊被鎖零件。與螺紋傳動相比，偏心鎖定的運動行程非常短，往往可實現“擰一下瞬間鎖緊”的效果。

　　傳統的螺紋旋緊方式則需要靠操作者持續旋轉以產生軸向鎖緊力。因此，現代快速定位把手往往將這兩種方式結合起來：使用螺旋產生軸向位移和初始預緊力，再利用偏心或者棘輪結構實現快速跳擋與輔助加力。目前市面上部分定位把手采用內外雙螺紋或大螺距設計，只需轉動半圈至一圈即可完成夾緊行程，大幅縮短了操作時間。

　　4.氣壓/液壓驅動與零點定位系統

　　在大型自動化生產或重型數控加工設備上，視覺上或許沒有“把手”，但頻繁的“快速定位與鎖緊”是由集成的液壓或氣壓驅動及零點快換定位器來實現的。通過對零點定位器通入液壓或氣壓，內部的滾珠向兩側散開，定位拉釘可自由進出;切斷壓力時滾珠向中心聚攏并鎖緊定位拉釘，重復定位精度高達0.005mm，同時可提供5kN至30kN的夾緊力。

　　值得注意的是，裝夾時間可縮短90%以上——只要托盤或工件上的定位拉釘大致對準定位器，拉釘上的錐面就會自動找到路徑和中心并滑入定位器，整個過程只需幾秒鐘。滾珠從三個方向被裹夾，定位拉釘?shù)靡苑€(wěn)固地鎖在零點定位器中，這種優化的受力分布方式有效防止了對滾珠的剪切載荷，確保了重載加工下的長期穩定性。

　　三、如何選型：定位把手選型關鍵參數

　　選型定位把手遠非“隨便買個把手裝上”那么簡單，必須貼合實際工況和操作動力學。以下是選型時需要重點考量的五個維度。

　　1.扭矩容量與安全裕度

　　扭矩容量是定位把手選型的首要指標。若把手用于重型機床的主要鎖緊點，扭矩容量應明顯高于實際所需鎖緊扭矩以提供足夠的安全余量。在一般的機加工調節定位場景，適配扭矩范圍通常在5至50N·m之間(根據臂長與嵌件材質而定);而在重型龍門銑床等設備的主要鎖緊點上，扭矩容量應不低于150至200N·m。

　　設計中有一條黃金法則——力矩等于力乘以力臂。把手手柄越長，就能提供越大的力矩。同時需要觀察把手的金屬內嵌件材質：鋼制嵌件能提供更高的抗扭強度和抗疲勞性。

　　2.螺紋尺寸與安裝方式匹配

　　定位把手通常帶有各類內螺紋、外螺紋或通孔直插式等安裝方式，用戶需要檢查設備原配螺紋的具體參數(包括公稱直徑、螺距、及螺栓長度)，以確保安裝配合精確，防止因螺紋錯配造成的滑牙或零件報廢。

　　常見螺紋規格從小至大依次為M5、M6、M8、M10、M12、M16，尺寸由M6×50至M16×144不等。經驗上，當M6螺紋規格操作頻次極高或沖擊載荷較大時，建議跳升一階選用M8或M10尺寸，避免因螺紋過早疲勞或意外大力拉扯而失效。

　　3.材料與表面處理

　　定位把手的材質直接影響其結構強度、耐腐蝕性和操作手感。塑料材質的輕量耐腐蝕優點使其在一般工況中應用廣泛，而金屬材質耐高溫耐磨，尤其適合多粉塵、多切削液、多油污的惡劣環境。

　　表面處理同樣不可忽視——噴砂或鍍亮鉻處理能顯著提升抗氧化耐候性能，發黑處理則能增強防銹性能。機床工作環境常常伴有冷卻液與腐蝕性切削油，選型時應確認把手是否具備對應的耐腐蝕認證或廠家質保說明。

　　4.人體工學設計

　　現代工業4.0與智能化車間，強調機器的最終使用者——人的體驗。定位把手的邊緣應經過圓角處理，表面應有防滑滾花或紋理設計，以增強握持時的摩擦力，避免因汗水或油污導致的滑脫風險。

　　把手長度應能提供足夠的杠桿臂，但需避免過長導致操作空間受限或與其他部件產生干涉。對于需要高頻操作的場合，可以考慮帶有軟橡膠包覆或圓潤抹角設計的定位把手，以減輕操作者長期使用后的手部疲勞。高頻翻轉或空間受限的設備，則可選用折疊式或可拆卸式的定位把手，便于在非操作時段讓結構回縮或隱藏，兼顧安全與美觀。

　　5.防振自鎖與快速鎖緊功能

　　對于機加工設備而言，機器本身的巨大切削力和振動是定位把手的“天然敵人”。對用于重型機床鎖緊的定位把手而言，建議在有振動沖擊的場合選擇帶有尼龍鎖緊環、彈簧墊圈或內置預壓自鎖結構的定位把手，防止單純的金屬螺紋接觸在長期振動應力下出現松動。

　　若設備要求同時實現定位與鎖緊一體化，可選擇快速分度鎖緊器一類的產品。此類鎖緊器應用圓錐銷進行定位和固定，由于用圓錐面進行拘束，不存在位置偏差，對于滑動方向產生的載荷也不會產生位置偏差。

　　四、典型應用場景

　　不同類型的定位把手適用于不同的機加工場景：

　　數控機床工作臺定位夾緊：選用帶有金屬嵌件和自鎖結構的可調位緊定把手，確保在切削振動下保持夾緊力穩定。

　　工裝與模具快換：選用零點定位器與定位拉釘?shù)慕M合方案，實現幾秒鐘內的快速換模，大幅減少輔助時間。

　　自動化生產線調節點：選用加長型或金屬加強型的轉動手柄，兼顧大扭矩傳遞與高頻操作。

　　電氣控制柜與實驗儀器：優選絕緣性能優異的膠木把手，或表面抗菌易清潔的材質。

　　五、安裝維護建議

　　選型正確的定位把手，還需輔以正確的安裝方法才能發揮最佳性能。將把手安裝孔對準設備軸桿，插入定位銷或鍵進行周向固定，再?gòu)谋趁娲┻^(guò)螺栓，套入彈簧墊圈和平墊圈，用螺母擰緊至規定扭矩——同時需注意避免過度擰緊，否則可能導致膠木把手開裂。日常檢查應成為機床維護的一部分，定期檢查把手的完整性、固定狀態和旋轉順暢度，及時發現和處理問題。

　　從機械傳動到氣液驅動，從基礎支撐到精密定位，一件看似小巧的定位把手背后藏著眾多工程智慧和設計哲學。正確理解快速鎖緊原理并科學選型，不僅能讓機器運行更高效，也能讓操作者的手感與安全得到全面保護。在智能制造時代，機床定位把手早已不再是簡單的“操作附件”，而是承載工藝精度、人員安全與設備壽命的關鍵細節。掌握選型的底層邏輯，往往就能從這一“細小切口”洞察整機效能的大幅躍升。
